АВК-3
Цена:  788 ... 3830 руб.
Антивибрационные компенсаторы (вибровставки) относятся к вспомогательной трубопроводной арматуре и монтируются на всасывающих и напорных линиях насосных установок. Вибровставки АВК-3 служат для компенсации температурных и рабочих смещений соединяемых трубопроводов, а также для снижения уровня вибрации и шума, создаваемых другим оборудованием в системе (насосами, компрессорами). Вибровставки могут устанавливаться с целью облегчения монтажа и демонтажа запорной арматуры, а также вместо нее на период ремонта. Использование вибровставок значительно продлевает срок службы трубопроводной системы.
Вибровставки применяются в различных областях, где в качестве рабочей среды используются жидкие среды: в питьевом и оборотном водоснабжении, теплоснабжении, водяном пожаротушении. Также вибровставки используются для электрической развязки металлических трубопроводов.
Особенности:
  • Снижение уровня вибрации и шума
  • Поглощение части энергии гидравлических ударов
  • Компенсация продольных и поперечных смещений трубопровода
  • Компенсация изгибов трубопровода
  • Простая и надежная конструкция
  • Легкость монтажа
Следует учитывать:
  • Вибровставка является неремонтируемым изделием и подлежит замене при потере прочности и герметичности
Технические характеристики:
Параметр
Значение
Рабочая средаВода, горячая вода, воздух, жидкости и газы, не агрессивные к материалам вибровставки, спирт, а также слабые кислоты и щелочи с концентрацией < 40%
МатериалГибкая вставка – резина EPDM
Армирование – нейлоновый корд
Резьбовое присоединение – ковкий чугун
Температура рабочей среды−30...120°С
Рабочее давление0,0...1,6 МПа
Испытательное ­давление
2,4 МПа
Диаметр условного прохода 15...80 мм
Присоединение крана
Резьбовое ½"...3"

Модификации:
Модель
Ду, мм
Присоединение
Осевое
сжатие
(L1), мм
Осевое
растяжение
(L2), мм
Боковое
отклонение
(L3), мм
Угловое
отклонение
(A°)
АВК-3-015
15
½"
22
5...6
22
45°
АВК-3-02020
¾"
АВК-3-025 25
1"
АВК-3-03232
1¼"
АВК-3-04040
1½"
АВК-3-050 50
2"
АВК-3-065 65
2½"
АВК-3-080 80
3"

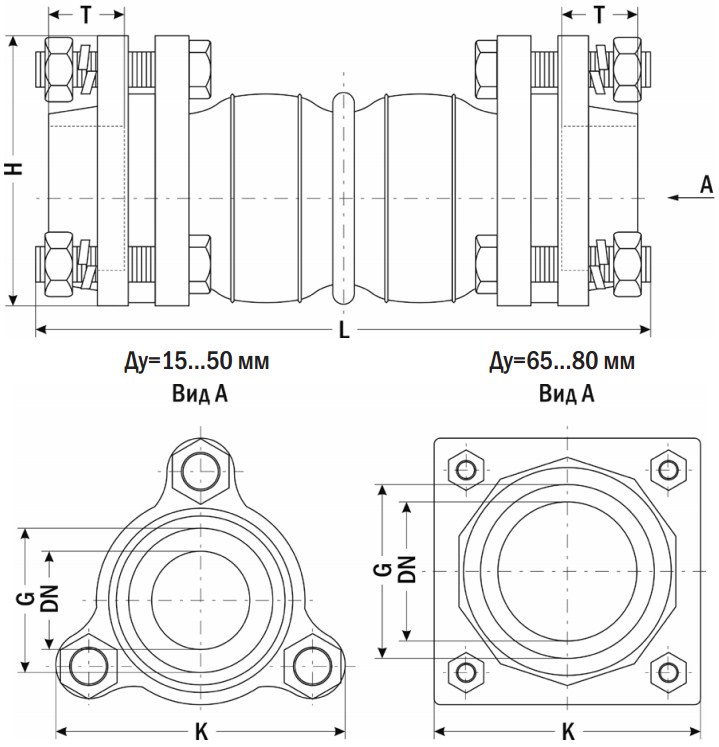

Габаритные размеры

Модель вибровставки
DN
G
Размеры, мм
Вес, кг
H
K
L
T
АВК-3-015
15
½"
64
70
198
28
0,94
АВК-3-02020
¾"
68
74
200
28
1,05
АВК-3-02525
1"
74
78
200
28
1,12
АВК-3-03232
1¼"
82
90
203
29
1,43
АВК-3-04040
1½"
89
95
203
29
1,8
АВК-3-05050
2"
102
109
203
28
2,1
АВК-3-06565
2½"
103
103
255
35
3,48
АВК-3-08080
3"
113
113
284
46
4,89

Версия: 2018-09-12-КВА
Документ Дата обновления
Паспорт на АВК-3 13.09.2018
